XL（W）-21交流低压动力配电柜

一、概述

    XL（W）-21型交流低压动力配电柜广泛用于交流380V，50HZ的电力系统中，作为厂房、车间、宿舍楼层等的计量、配电、动力、照明、消防控制之用。还可用于广场、建设工地、施工场所等临时户外供电系统中计量、动力、漏电保护、照明、配电之用。

二、结构特点

    1、外壳用钢板弯制而成，封闭式结构，可以户内靠墙或户外安装。

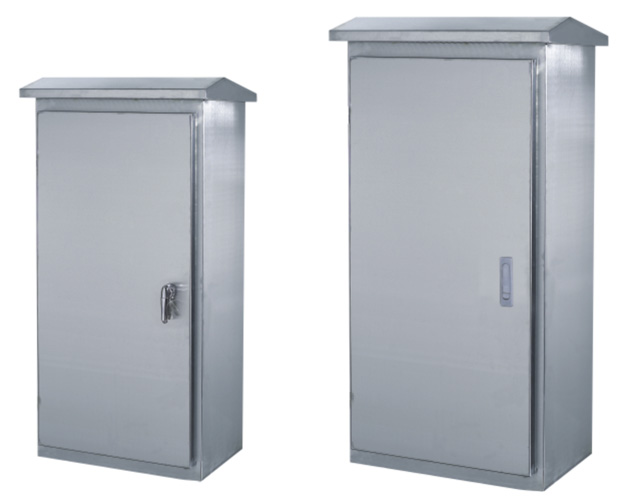

    2、户外型动力配电柜，采用流行的翻盖式，必要时可将顶盖拆除，便于安装和维修。柜体表面经酸洗、磷化处理后，采用静电环氧粉末喷塑，具有耐腐蚀性能。

    3、柜内可装设独立的计量室，间隔严密，能有效防止窃电。

    4、柜体前面可焊接仪表小门，装设议表、控制器、按钮、提示灯等，更好地监测控制配电系统。

    5、电缆进出线方便，线路方案组合灵活，装配简单，紧凑。

三、主要技术参数

    额定电压（V）         380

    额定绝缘电压（V）     500

    额定频率（HZ）        50

    额定电流（A）         200～1000

      额定短时耐受电流（KV）15

    额定峰值耐受电流（KV）30

    防护等级              1P22

    外形尺寸              1800*800（900）*400（450） 按照客户要求订制
